La sécurisation des systèmes hydrauliques représente un enjeu majeur pour assurer la durabilité des installations et la sécurité des opérateurs. Parmi les dispositifs de protection utilisés, le limiteur de pression joue un rôle fondamental dans la prévention des dommages liés aux surpressions. Son installation adéquate garantit le bon fonctionnement et prolonge la durée de vie des équipements hydrauliques.

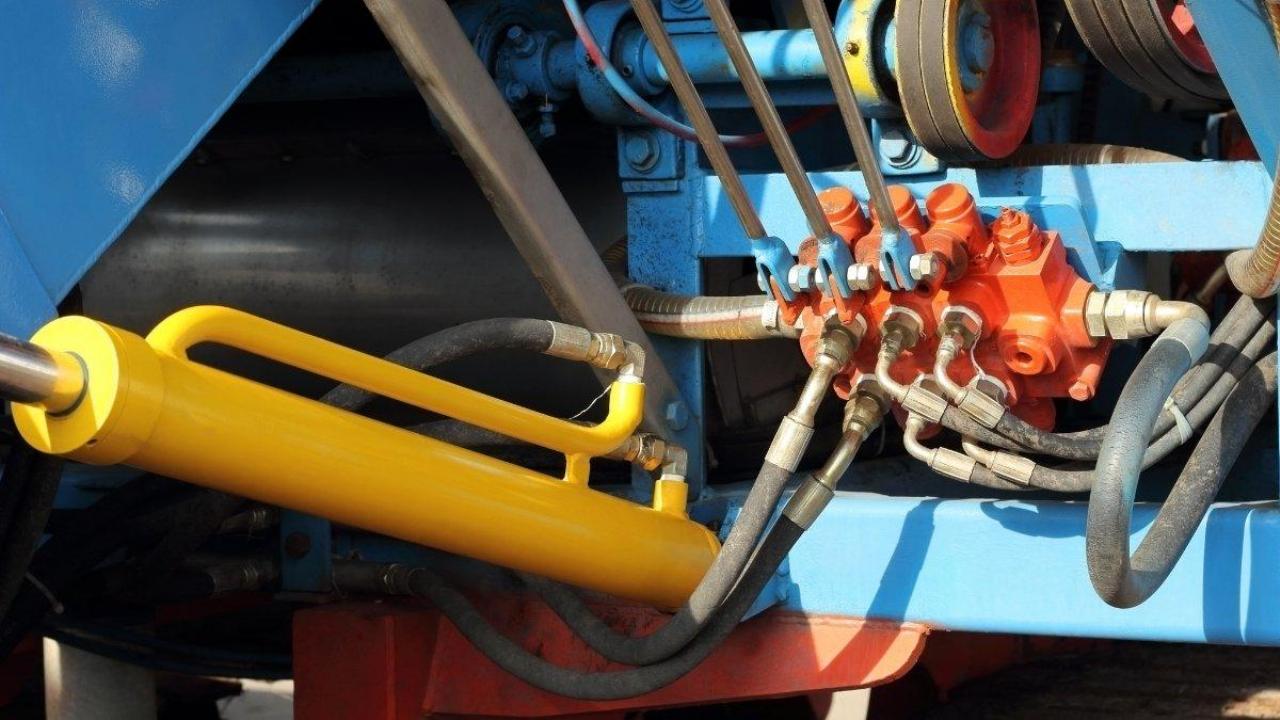

Comprendre le rôle du limiteur de pression dans les systèmes hydrauliques
Les limiteurs de pression sont des composants indispensables dans tout circuit hydraulique. Ils agissent comme des soupapes de sécurité qui protègent l’ensemble du système contre les pics de pression pouvant endommager les pompes, valves, tuyauteries et autres éléments. Sans ces dispositifs, une simple variation de charge ou un blocage dans le circuit pourrait provoquer une défaillance catastrophique.
Principe de fonctionnement d’un limiteur de pression
Le fonctionnement du limiteur de pression repose sur un mécanisme simple mais ingénieux. Lorsque la pression du fluide dans le circuit atteint le seuil fixé par le tarage du limiteur, celui-ci s’ouvre pour renvoyer l’huile vers le réservoir, maintenant ainsi la pression maximale à la valeur désirée. Dans les systèmes modernes, un limiteur de pression hydraulique peut être calibré selon une formule spécifique : pression maximale souhaitée plus 10% plus 10 bars, assurant une marge de sécurité tout en préservant les performances du système.
Les différents types de limiteurs disponibles sur le marché
Le marché propose deux grandes catégories de limiteurs : ceux à action directe et ceux à action pilotée. Les limiteurs à action directe, composés d’un ressort réglable et d’un clapet conique, sont adaptés aux circuits dont le débit ne dépasse pas 100 litres par minute. Ils existent en diverses tailles avec des filetages BSP allant du 1/4″au1″. Pour les applications à plus haut débit (supérieur à 100 L/min), les limiteurs à action pilotée sont recommandés. Ils fonctionnent en deux temps, avec un petit limiteur qui pilote un bloc principal, assurant une meilleure stabilité de pression. Certains modèles proposent un réglage par volant, facilitant les ajustements de pression de 50 à 220 bars selon les besoins opérationnels.
Installation et maintenance d’un limiteur de pression
Un limiteur de pression constitue un élément clé dans tout système hydraulique. Ce dispositif protège les équipements en limitant la pression maximale dans le circuit. Lorsque la pression atteint le seuil défini, le limiteur renvoie l’huile au réservoir, évitant ainsi les dommages sur les composants. Deux grandes catégories existent : les limiteurs à action directe (pour débits inférieurs à 100L/min) et les limiteurs à action pilotée (pour débits supérieurs à 100L/min). Pour maximiser leur durée de vie et garantir un fonctionnement optimal, une installation adéquate et un entretien régulier sont nécessaires.
Étapes d’installation correcte d’un limiteur de pression
L’installation d’un limiteur de pression hydraulique doit suivre une méthodologie rigoureuse pour assurer sa fiabilité. Commencez par déterminer le type adapté à votre application : action directe pour les systèmes à faible débit ou action pilotée pour les débits importants. Le choix du filetage (BSP1/4″, 3/8″,1/2″, 3/4″,1″) doit correspondre à vos raccords. Lors du montage, utilisez du ruban d’étanchéité sur les filetages et assurez-vous que le limiteur est positionné dans le sens du flux hydraulique. Pour le réglage, appliquez cette formule : pression maximale souhaitée + 10% + 10 bars. Par exemple, pour une pression de travail de 180 bars, réglez le limiteur à environ 210 bars. Vérifiez l’absence de fuites après la mise en pression et ajustez si nécessaire. Pour les pompes à 9 pistons, des limiteurs spécifiques sont disponibles avec une capacité allant jusqu’à 250 bars. Les modèles réglables par volant facilitent les ajustements précis entre 50 et 220 bars.
Programme de vérification et d’entretien recommandé
Un programme d’entretien structuré prolonge la durée de vie des limiteurs de pression hydrauliques. Planifiez des inspections visuelles mensuelles pour détecter d’éventuelles fuites externes ou signes d’usure. Tous les trois mois, vérifiez la précision du tarage en mesurant la pression réelle à laquelle le limiteur s’ouvre. Ajustez si l’écart dépasse 5% de la valeur nominale. Semestriellement, nettoyez les passages de fluide pour éliminer les débris qui pourraient entraver le mouvement du clapet conique ou du tiroir. Annuellement, démontez complètement le limiteur pour inspecter l’état du ressort, des joints et des surfaces d’étanchéité. Remplacez toute pièce montrant des signes d’usure. Pour les limiteurs à action pilotée, vérifiez aussi le bon fonctionnement du pilote. Documentez chaque intervention dans un registre d’entretien. En cas de dysfonctionnement (pression excessive, incapacité à atteindre la pression désirée ou fuites), procédez à un diagnostic complet. Notez que les pollutions peuvent provoquer des blocages ou des fuites internes. Pour les systèmes critiques, envisagez une formation hydraulique spécialisée afin de maîtriser les aspects techniques de la maintenance préventive.
